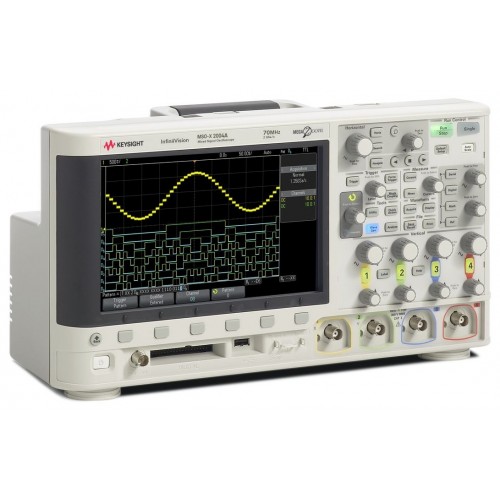

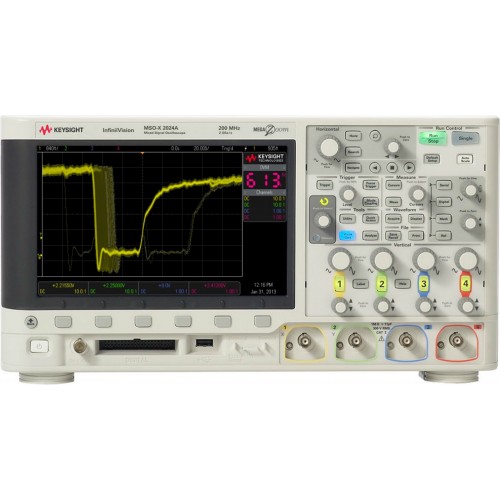

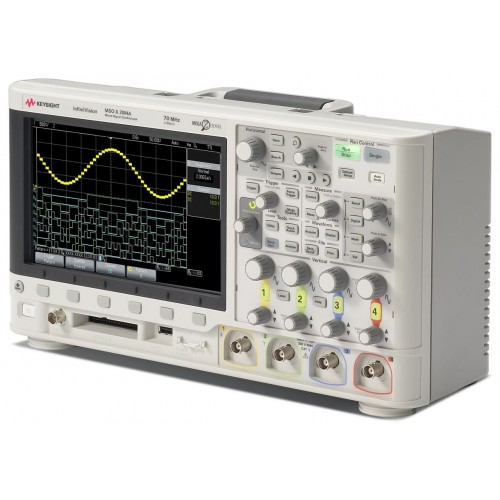

Осциллограф Agilent MSOX2004A
- Производитель: Agilent Technologies (Keysight Technologies)
- Наличие: уточняйте
- Модель: Agilent MSOX2004A
- Срок гарантии (лет) 3
- Госреестр СИ №48998-12 (срок действия до 08.02.2017 г.)
Технические данные MSOX2004A
Параметры | Значения |
---|---|
Полоса пропускания* | 70 МГц |
Расширение полосы пропускания | да |
Число каналов | 4 |
Частота дискретизации | 1 Гвыб/с на канал, 2 Гвыб/с с чередованием |
Глубина памяти (длина записи) | 100 квыб |
Экран | 8,5-дюймовый WVGA, 64 градации яркости |
Частота обновления экрана | 50 000 осциллограмм в секунду |
Вешний запуск | Есть во всех моделях |
Вертикальное разрешение | 8 бит |
Чувствительность по вертикали | От 2 мВ/дел. до 5 В/дел. |
Вертикальная погрешность по постоянному току | ±[ погрешность усиления по постоянному току + погрешность отклонения по вертикали по постоянному току + 0,25 % полной шкалы] |
Погрешность усиления по постоянному току* | ±3 % (≥ 10 мВ/дел); ±4 % (< 10 мВ/дел) |
Растяжение по вертикали | Возможность масштабирования и изменения положения текущих или сохраненных сигналов по вертикали. Когда захват осуществлен, то поворотом ручек масштаба по вертикали и смещения положения можно сдвинуть сигнал и изменить масштаб. Растяжение и сжатие проходит в течении менее чем 100 мс. |
Максимальное входное напряжение |
КАТ I 300 Вср.кв., 400 Впик-пик, кратковременная перегрузка 1,6 кВпик-пик КАТ II 300 Вср.кв., 400 Впик-пик С пробником 10073C 10:1 – КАТ I 500 Впик-пик, КАТ II 400 Впик-пик С пробником N2862A или N2863A 10:1 – 300 Вср.кв. |
Диапазон позиционирования/смещения |
от 2 мВ до 200 мВ /дел: ±2 В > 200 мВ до 5 В/дел: ±50 В |
Ограничение полосы пропускания | 20 МГц (отключается) |
Режим входа | Связь по постоянному току, связь по переменному току, земля |
Входное сопротивление | 1 Мом ±2 % |
Диапазон скоростей развертки | от 5 нс/дел до 50 с/дел |
Погрешность измерения временных интервалов (с использованием курсора) | ± (Погр. частоты генератора развертки * погр. считывания) ± (0,0016 % * ширина экрана) ± 100 пс |
Динамический диапазон | ± 8 делений от центра экрана |
Растяжение по горизонтали | Горизонтальное растяжение или сжатие измеряемого или записанного сигнала |
Режимы захвата | |
Нормальный | |
Обнаружение пиковых значений | Захват глитчей от 500 пс при всех настройках скорости развертки |
С усреднением | Усреднение по 2, 4, 8, 16, 64... 65 536 точкам |
Режим высокого разрешения | 12 бит при скорости развертки ≥ 20 мкс/дел |
Сегментированная память | Время готовности = 19 мкс (минимальное время между запусками) |
Система запуска | |
Режимы запуска • запуск по фронту (по положительному перепаду, по отрицательному перепаду, по любому перепаду) – обычный запуск с устанавливаемой чувствительностью. • запуск по длительности импульса (или глитча), большей, равной или меньшей указанного значения в диапазоне от 17 нс до 10 с • Запуск на основе логического «И» заданной комбинации каналов. В каждом канале можно задать нулевой, единичный или любой уровень, а также положительный или отрицательный перепад (только в одном канале) • Запуск по всем или по определенным строкам видеосигнала, по четным, нечетным или любым кадрам композитного видеосигнала стандартов NTSC, PAL, PAL-M, SECAM. |
|
Режим входа запуска | связь по постоянному току, переменному току, с подавлением шумов, ФНЧ или ФВЧ |
Источник сигнала запуска | Любой аналоговый канал, любой цифровой канал (модели MSO или с обновлением DSOX2MSO), вход внешнего сигнала запуска, WaveGen, сеть питания |
Чувствительность запуска (внутр.)* |
< 10 мВ/дел: > 1 дел. или 5 мВ; ≥ 10 мВ/дел: 0,6 дел |
Чувствительность запуска (внеш.)* |
200 мВ (от 0 до 100 МГц); 350 мВ (от 100 до 200 МГц) |
Курсоры | |
Типы | Амплитудный, временной, частотный (БПФ), ручной, следящий, двоичный, шестнадцатеричный |
Измерения | ΔT, 1/ΔT, ΔV/X, 1/ΔX, ΔY |
Автоматическое измерение сигналов | |
Напряжение | Мгновенное значение, максимум, минимум, двойной размах, вершина, основание, амплитуда, положительный выброс, отрицательный выброс, усреднение за N периодов, усреднение по всему экрану, ср.кв. значение пульсирующего напряжения за N периодов, ср.кв. значение пульсирующего напряжения по всему экрану, ср.кв. значение переменного напряжения за N периодов |
Время | Период, частота, время нарастания, время спада, длительность положительного и отрицательного импульса, скважность, задержка A>B (по нарастанию), задержка A>B (по спаду), фаза A>B (по нарастанию) и фаза A>B (по спаду) |
Математические функции обработки сигналов | |
Функции | Сложение, вычитание, умножение, БПФ |
БПФ | Окна: Ханнинга, с плоской вершиной, прямоугольное, Блэкмана-Харриса |
Источники | Аналоговые каналы 1 и 2, Аналоговые каналы 3 и 4 |
Характеристики экрана | |
Экран | 8,5-дюймовый WVGA |
Разрешение | 800 (гориз.) х 400 (верт.) пикселей (область экрана) |
Интерполяция | Sin(x)/x интерполяция (с использованием КИХ фильтра, применяется, когда на отображаемую точку приходится меньше одной выборки) |
Послесвечение | Выкл., бесконечное, регулируемое (100 мс - 60 с) |
Градации яркости | 64 |
Осциллограф смешанных сигналов (MSO) (цифровые каналы) | |
Возможность обновления цифрового осциллографа | Да |
Число цифровых каналов | 8 (от D0 до D7) |
Частота дискретизации | 1 Гвыб/c |
Пороговые уровни | ТТЛ (+1,4 В), КМОП (+2,5 В), ЭСЛ (-1,3 В), задаваемый пользователем (±8,0 В с шагом 10 мВ) |
Погрешность порогового уровня | ± (100 мВ + 3 % от установленного значения) |
Максимальный входной динамический диапазон | ±10 В относительно порогового значения |
Минимальный размах напряжения | 500 мВпик-пик |
Входной импеданс | 100 кОм ± 2 % на входе пробника, ~8 пФ |
Минимальная определяемая длительность импульса | 5 нс |
Сдвиг фаз между каналами | 2 нс (тип.), 3 нс (макс.) |
Климатические характеристики и безопасность | |
Температура |
Рабочая: от 0 до +55 °C Хранение: от –40 до +71 °C |
Относительная влажность |
Рабочая: до 80 % (не более +40 °C); до 45 % (до +50 °C) Хранение: до 95 % (до 40 °C); до 45 % (до 50 °C) |
Высота над уровнем моря | до 4000 м (рабочая и хранение) |
Электромагнитная совместимость |
Соответствует Директиве по ЭМС (2004/108/EC), соответствует или превосходит требования IEC 61326-1:2005/EN 61326-1:2006 Группа 1 Класс A CISPR 11/EN 55011 IEC 61000-4-2/EN 61000-4-2 IEC 61000-4-3/EN 61000-4-3 IEC 61000-4-4/EN 61000-4-4 IEC 61000-4-5/EN 61000-4-5 IEC 61000-4-6/EN 61000-4-6 IEC 61000-4-11/EN 61000-4-11 Канада:ICES-001:2004 Австралия/Новая Зеландия: AS/NZS |
Безопасность | UL61010-1 2-я редакция, CAN/CSA22.2 No. 61010-1-04 |
WaveGen –встроенный генератор сигналов стандартной формы | |
Выходной сигнал | Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумоподобный, постоянный ток |
Синусоидальный |
• Частотный диапазон: от 0,1 Гц до 20 МГц • Неравномерность АЧХ: ±0,5 дБ (относительно 1 кГц) • Гармонические искажения: –40 dBc • Негармонические искажения: –40 dBc • Суммарный коэффициент гармоник: 1 % • Отношение С/Ш (при нагрузке 50 Ом в полосе 500 МГц): 40 дБ (≥0,1 Впик-пик); 30 дБ (<0,1 Впик-пик) |
Прямоугольный / импульсный |
• Частотный диапазон: от 0,1 Гц до 10 МГц • Скважность: от 20 до 80 % • Разрешение по скважности: более 1 % или 10 нс • Длительность импульса: 20 нс (мин.) • Разрешение по длительности импульса: 10 нс или 5 разрядов квантования, смотря что больше • Время нарастания/спада: 18 нс (по уровню 10-90 %) • Выбросы: < 2 % • Ассиметричность (при 50 % постоянной составляющей): ±1 % ± 5 нс • Джиттер (TIE ср. кв.): 500 пс |
Треугольный / пилообразный |
• Частотный диапазон: от 0,1 Гц до 100 кГц • Нелинейность: 1 % • Изменение симметрии: от 0 до 100 % • Разрешение по изменению симметрии: 1 % |
Шумоподобный | Полоса 20 МГц |
Частота |
• Погрешность для синусоидального и пилообразного сигналов: 130х10-6 (частота < 10 кГц) 50х10-6 (частота > 10 кГц) • Погрешность прямоугольных и импульсных сигналов: [50+частота/200]х10-6 (частота < 25 кГц) 50х10-6 (частота ≥ 25 кГц) • Разрешение: 0,1 Гц или 4 разряда квантования, смотря что больше |
Амплитуда |
• Диапазон: от 20 мВпик-пик до 5 Впик-пик для высокоомной нагрузки от 10 мВпик-пик до 2,5 Впик-пик на нагрузке 50 Ом • Разрешение: 100 мкВ или 3 разряда квантования, смотря что больше • Погрешность: 2 % (частота = 1кГц) |
Постоянное смещение |
• Диапазон: ±2,5 В для высокоомной нагрузки ±1,25 В на нагрузке 50 Ом • Разрешение: 100 мкВ или 3 разряда квантования, смотря что больше • Погрешность: ±1,5 % от заданного постоянного смещения ±1,5 % амплитуды ±1мВ |
Выход сигнала запуска | Выход запуска выведен на разъем BNC |
Габариты и масса осциллографа | |
Размеры, мм |
Ширина: 380,6 Высота: 204,4 Глубина: 141,5 |
Масса, кг |
Только прибор: 3,85 Вместе с принадлежностями: 4,08 |
Размеры прибора в упаковке, мм |
Ширина: 450 Высота: 250 Глубина: 360 |
Размеры с комплектом для монтажа в стойку, мм |
Ширина: 481,6 Высота: 221,5 Глубина: 189,34 |
Средства подключения | |
Порты в стандартной конфигурации |
Один высокоскоростной ведомый порт USB 2.0 на задней панели Два высокоскоростных хост-порта USB 2.0 на передней и задней панели Поддержка внешних накопителей и принтеров |
Опциональные порты | GPIB, LAN, VGA |
Энергонезависимая память | |
Сохранение эталонных сигналов | 2 сигнала во внутреннюю память или на внешний накопитель USB |
Сохранение результатов измерений, настроек и форматы сохраняемых файлов | Набор настроек, .bmp, .png, .csv, ASCII, XY, эталонные сигналы, .alb, .bin, таблица, маска |
Максимальный объем флеш-накопителя USB | 64 ГБ |
Число сохраняемых наборов настроек |
10 (во внутренней памяти) Ограничено емкостью (в USB накопителе) |
* Гарантируемые Agilent Technologies характеристики, все остальные характеристики являются типовыми. Приведенные характеристики действительны после 30-минутного прогрева в пределах ±10 °C от температуры калибровки. |
Agilent MSOX2002A | 2+8 каналов, 70 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 181,110 руб. |
Agilent DSOX2022A | 2 канала, 200 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 203,006 руб. |
Agilent DSOX2004A | 4 канала, 70 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 175,657 руб. |
Agilent MSOX2022A | 2+8 каналов, 200 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 268,856 руб. |
Agilent MSOX2024A | 4+8 каналов, 200 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 315,869 руб. |
Agilent MSOX2014A | 4+8 каналов, 100 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 273,318 руб. |
Agilent MSOX2012A | 2+8 каналов, 100 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 209,946 руб. |
Agilent DSOX2012A | 2 канала, 100 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 144,178 руб. |
Agilent DSOX2014A | 4 канала, 100 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 207,467 руб. |
Agilent DSOX2002A | 2 канала, 70 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 115,260 руб. |
Agilent DSOX2024A | 4 канала, 200 МГц, част. дискретизации 2 ГГц, память 100 Квыб, цветной дисплей 8,5 дюймов, USB 2.0, 3 года гарантии | 250,018 руб. |
На любые вопросы о приборе Осциллограф Agilent MSOX2004A, его цене и наличию вам всегда ответят наши специалисты по телефонам +7 (495) 504-37-31 и +7 (812) 309-05-16
