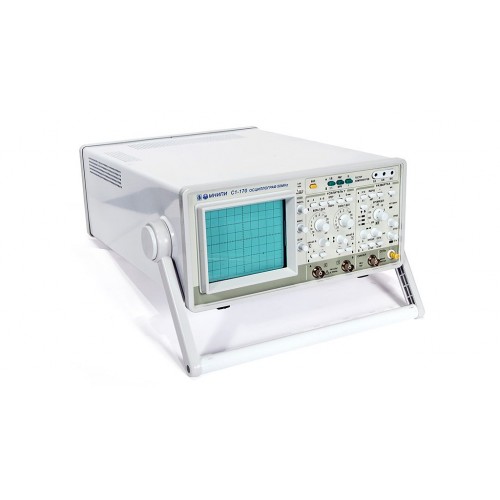

Осциллограф С1-170
Назначение осциллографа С1-170
С1-170 - аналоговый двухканальный осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц.
Особенности осциллографа аналогового С1-170
- Полоса пропускания 0-50 МГц
- Режим X-Y с калиброванным коэффициентом отклонения
- Два канала
- Встроенный тестер компонентов
Технические характеристики осциллографа С1-170
| Параметр | Значение |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0-50 мГц |
| Коэффициенты отклонения | 2 мВ/дел-10 В/дел (шаг1-2-5) |
| Погрешность установки | ± 3%, ±4 % с делителем 1:10 |
| Время нарастания ПХ | ≤ 14 нс |
| Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ) |
| Входное напряжение: с открытым входом с закрытым входом с делителем 1:10 | ≤110 ≤110 ≤250 |
| Режимы по вертикали: Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б |
|
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел-0,1 сек/дел, , (шаг1-2-5) |
| Погрешность установки | ± 4% , с растяжкой ±5% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешняя |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 10 В |
| режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
|
| Тестер компонентов | |
| ось Х | ±12 В |
| ось Y | ±12 мА |
| Тестовый ток базы | ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8 |
| Тестовое напряжение З-И | ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8 |
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 220 В ±10%, 50 Гц |
| Потребляемая мощность | 80 В · А |
| Габаритные размеры (HxWxD) | 140x300x380 мм |
| Масса | 7 кг |
| Условия эксплуатации: Рабочая температура Влажность | 5°С - 40°С 80% при 25 °С |
Комплект поставки С1-170
| Наименование | Кол-во |
|---|---|
| Осциллограф универсальный аналоговый двухканальный С1-170 | 1 |
