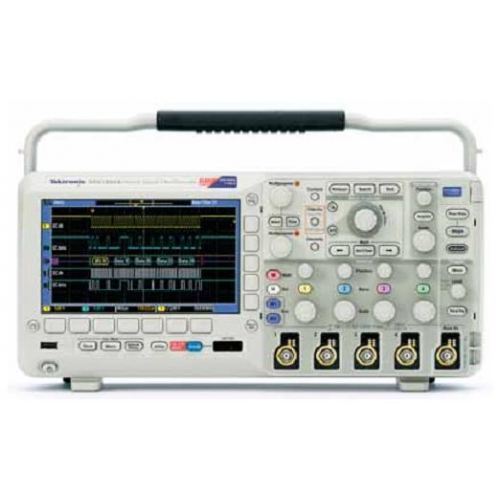

Осциллограф Tektronix DPO2024

  • Tektronix
  • Производитель:  Tektronix
  • Наличие:  уточняйте
  • Модель:  DPO2024

Цена: 122100 р.
 Нашли дешевле




DPO2024 - осциллограф цифровой запоминающий Tektronix (DPO 2024)
  • Тип запоминающий, стационарный, цифровой
  • Полоса пропускания 200 МГц
  • Частота дискретизации 1 ГГц
  • Память 1 Мточек на канал
  • Синхронизация по фронту, по длительности импульса, по видеосигналу, по длительности перепада, по глитчу, по нарушению времени становления/удержания, авто, однократный, по ранту, по логическим условиям
  • Дисплей цветной
  • Интерфейсы LAN, VGA, USB
  • Режимы работы усреднение, выборка, растяжка, БПФ, автоизмерения, курсорные измерения, пиковый детектор
  • Количество каналов 4

Технические характеристики осциллографа DPO2024

Система вертикального отклонения – аналоговые каналы
Число каналов 4
Аналоговая полоса*1 (-3 дБ) 200 МГц
Расчетное время нарастания фронта 2,1 нс
Аппаратное ограничение полосы пропускания 20 МГц
Режим входа Связь по постоянному току, связь по переменному току, земля
Входное сопротивление 1 МОм ±2 %, 11,5 пФ ±2 пФ
Диапазон чувствительности от 2 мВ/дел до 5 В/дел
Вертикальное разрешение 8 бит
Макс. входное напряжение 300 В (ср.кв.) с выбросами <450 В
Погрешность усиления постоянного напряжения (с установленным смещением 0 В) ±3 % для чувствительности от 10 мВ/дел до 5 В/дел,±4 % для чувствительности от 2 мВ/дел до 5 мВ/дел
Диапазон смещения


от 2 мВ/дел до 200 мВ/дел: ±1 Вот >200 мВ/дел до 5 В/дел: ±25 В
Развязка каналов (любые два канала с одинаковой вертикальной
чувствительностью)
100:1 на частоте <200 МГц
Система горизонтальной развертки – аналоговые каналы
Максимальная частота дискретизации 1 Гвыб./с
Минимальная длительность импульса 3,5 нс
Максимальная длина записи (все каналы) 1 М точек
Максимальный интервал захвата при наивысшей частоте дискретизации (все каналы) 1 мс
Диапазон скорости развертки от 2 нс до 100 с
Диапазон задержки развертки от –10 дел до 5000 с
Диапазон сдвига между каналами ±100 нс
Точность развертки ±25 х 10-6
